架橋機就是將預制好的梁片放置到預制好的橋墩上去的設備。架橋機屬于起重機范疇，因為其主要功能是將梁片提起，然后運送到位置后放下。但其與一般意義上的起重機有很大的不同。其要求的條件苛刻，并且存在梁片上走行，或者叫縱移。架橋機分為架設公路橋，常規鐵路橋，客專鐵路橋等幾種。
《起重機械 安全監控管理系統》（GB/T 28264-2017）國家標準，規定了起重機械安全監控管理系統的構成、系統的監控、系統的性能要求、試驗方法和系統的檢驗。本標準適用于GB/T 20776 規定的橋式起重機、門式起重機、流動式起重機、塔式起重機、門座式起重機、纜索起重機、桅桿起重機、架橋機及升船機，其他類型起重機參照使用。
適用規范
GB12602-1990 起重機械超載保護裝置安全技術規范
GB6067.1 起重機械安全規程
GB/T 28264-2017 起重機械 安全監控管理系統
GB/T 20776 起重機械分類
目前現狀
公路架橋機早期出廠的設備大多采用傳統的邏輯電路，沒采用PLC控制電路。
單、雙導梁公路架橋機、結構簡單，沒有專用的操作室，只配有簡易的操作盤、電氣柜。有很多現役的架橋機的保護裝置都損壞、保護電路不完善。
安裝一套完善的安全監控保護裝置是確保架橋機安全工作的必要條件。
解決方案
架橋機安全監控管理系統是根據最新《起重機械 安全監控管理系統》國家標準研制開發的,重點針對各類在役鐵路鋪架設備的改造及新標準的強制實施。同時也可用于其他領域各類起重施工機械設備。對設備進行全方位的安全實時監控. 避免因操作者的疏忽或判斷失誤而造成的安全事故，有效地保證設備的安全使用。
該裝置是綜合應用信息傳感技術、嵌入式技術、遠程通信技術的高科技智能產品，可廣泛應用于各個領域的載重、起重機械，實現對設備工作狀況的安全保護監測。該裝置由傳感器檢測系統、圖像終端、視頻監控系統和遠程監控系統（選配）構成；采用民用220VAC和電氣24VDC兩種規格電源輸入，現場的適應能力強。

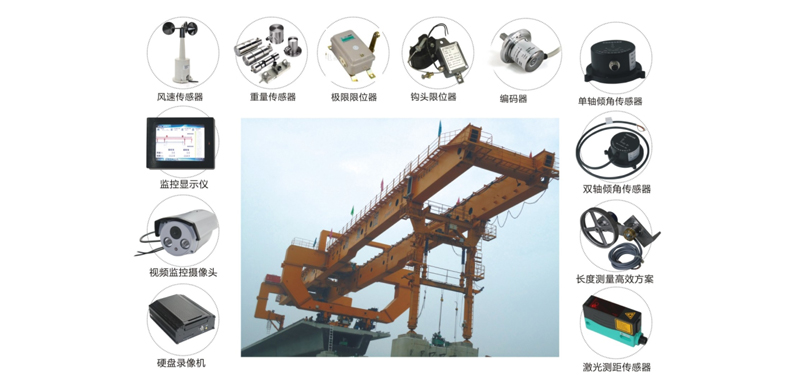

架橋機安全監控系統應用示意圖
平臺特點
1、滿足國家標準對架橋機安全監控的要求，能獨立記錄并實時查看各類參數。
2、具備常用的通訊接口，無源開關量信號接口、4-20mA模擬信號接口，脈沖量信號接口，有獨立并可擴展的I/O功能。整機數據采用Modbus或Profibus通訊。
3、可實時查看歷史操作記錄，并可在后臺進行分析判斷操作的正確性。能將設備的各種運行信息上傳并記錄在服務器中。
4、可遠程查看設備的實時GPS位置。
5、對常規故障進行預警，報警并控制，并保存故障信息，提高設備運行的安全可靠性。
6、對設備歷史運行記錄進行管理。利用遠程模塊，實現設備的遠程修復。
7、提供與PLC的通訊接口，能讀取各類實時數據并實時顯示。
實施案例
湖北路橋
武漢通聯
