操作室電氣柜內安裝有UPS不間斷電源，工控機，視頻顯示器，刻錄機等。小車室相關數據通過485通信方式與司機室工控機進行通信，小車室電氣柜由485通信至操作室電氣柜工控機，經過通信模塊轉換與工控機通信，并把相關實時數據顯示到顯示器上。

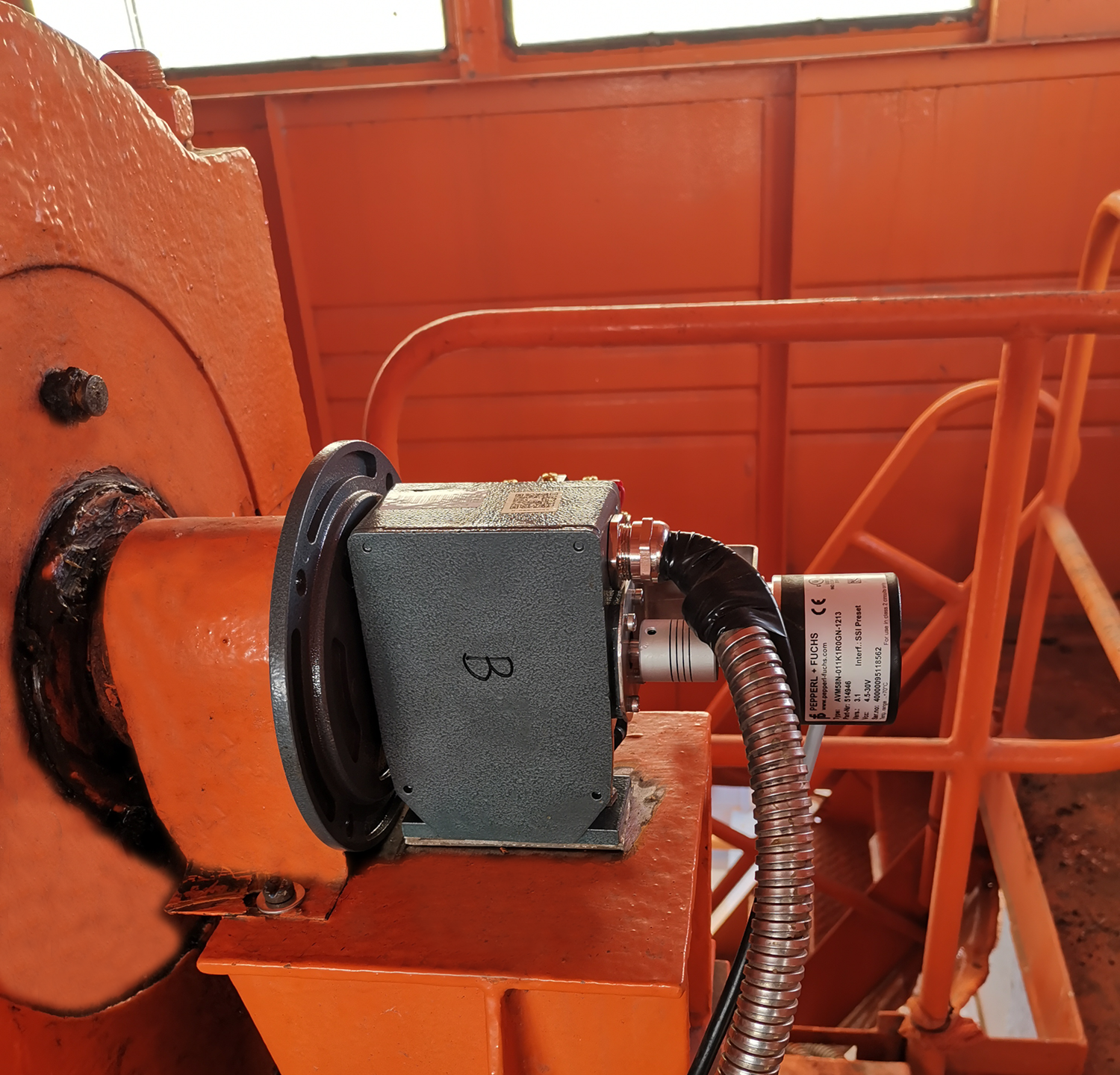

機械旋轉限位開關通過旋轉機構機械式控制吊鉤的上下極限，旋轉限位開關量信號給下位機電路板通過程序顯示吊鉤的限位狀態，編碼器信號輸入到小車下位機控制箱，下位機將采集到的數據通訊給司機室下位機，下位機再通訊到工控機，顯示器顯示數據，司機室下位機控制輸出。

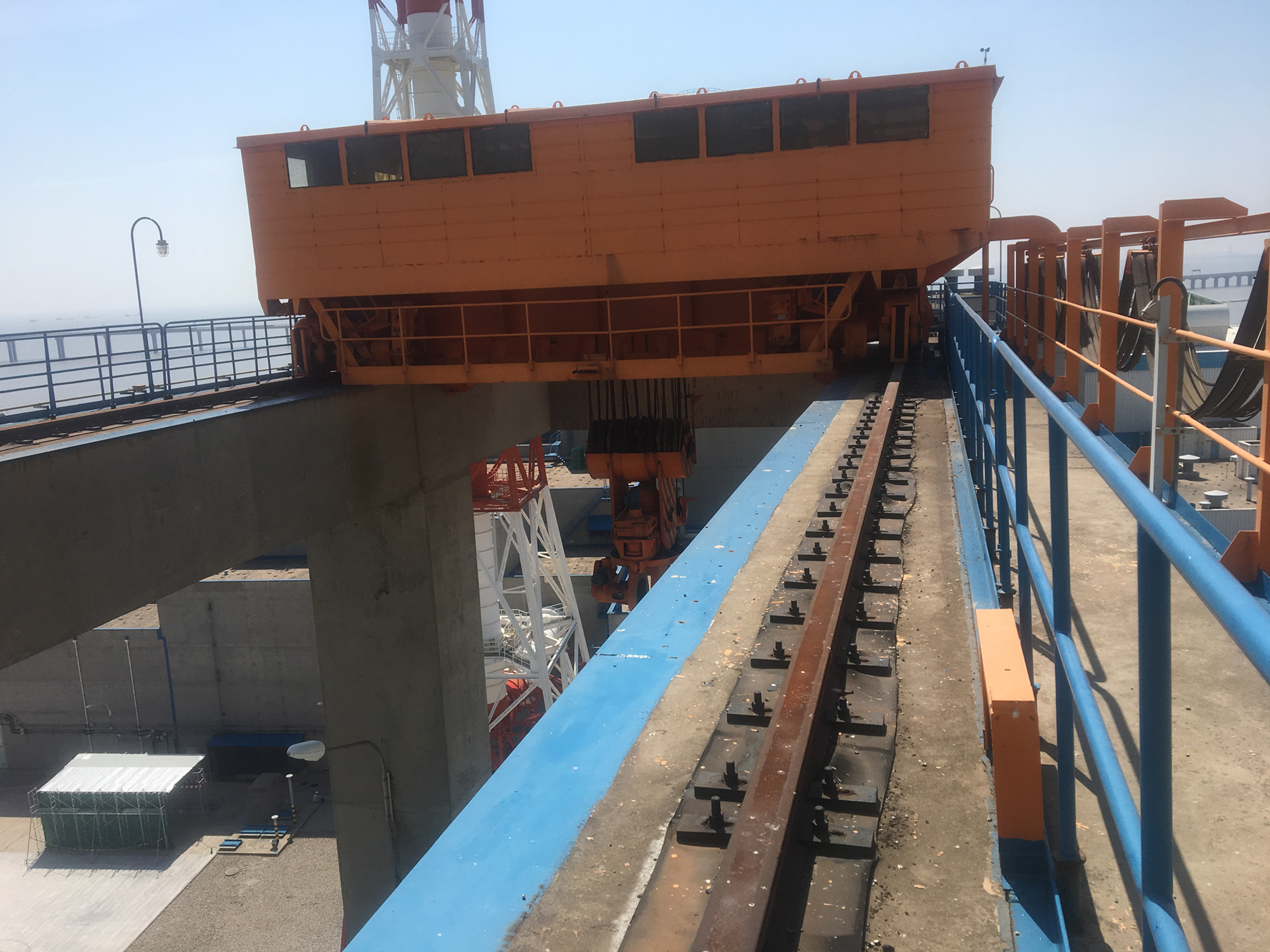

小車行程使用漫反射進口激光傳感器，激光傳感器安裝于小車行走機構的頂端，同時在小車行走軌道的終端安裝一個反光膜，將激光傳感器發射的紅外線信號反射，經過通信把實際數據顯示到司機室顯示器。司機室工控機實時監測小車行程數據，并在行程到達預設點位置時聲光報警，并輸出控制小車行走，避免發生危險。

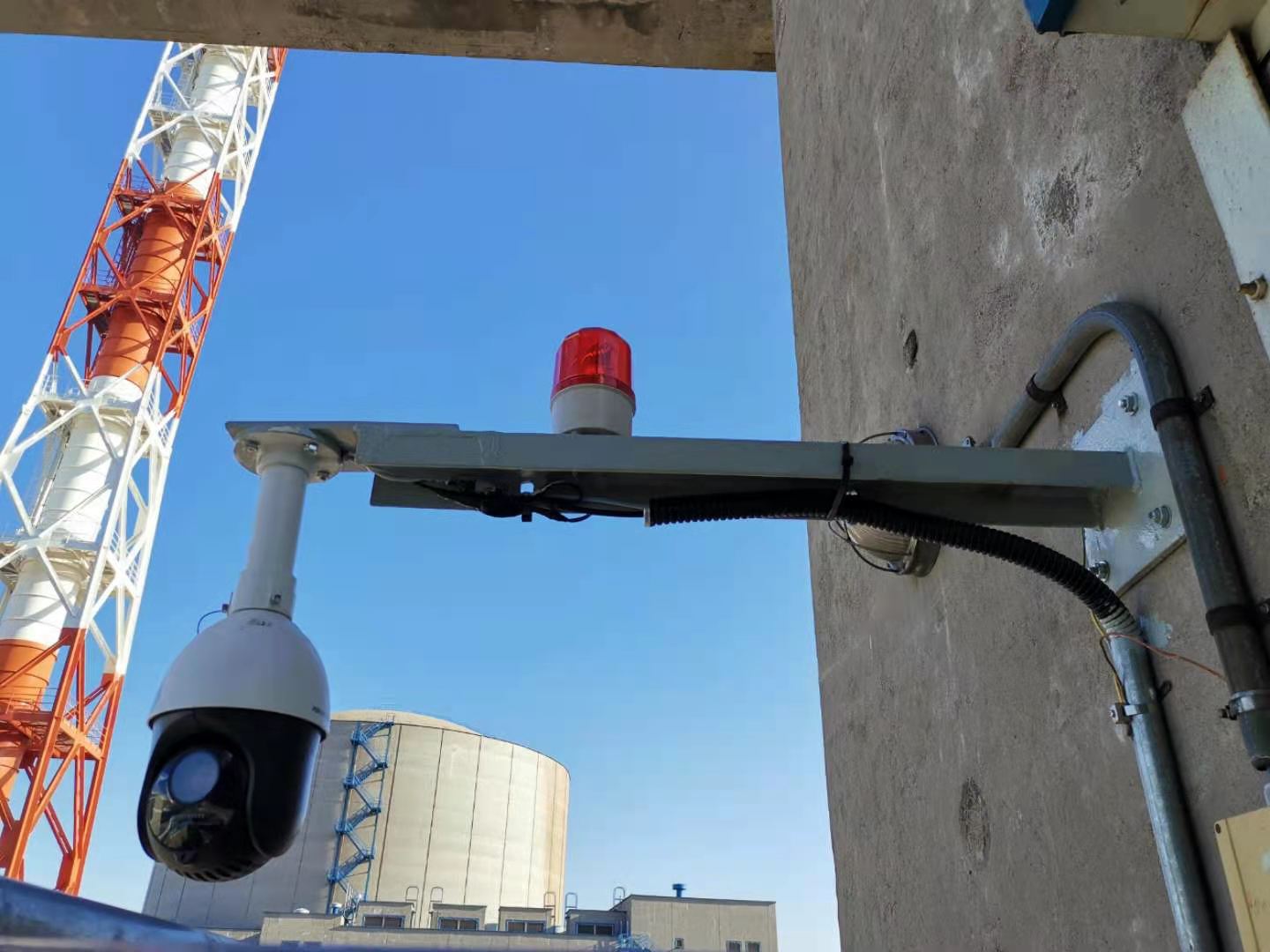

小車機室下位機采集抱閘開關量信號，高度上限下限信號，小車行程數據、高度數據、重量數據，通過與司機室工控機通訊將數據傳遞給司機室工控機進行實時監視，相關數據在儀表上顯示。吊裝區域一個球機與司機室錄像機通訊，錄像機將視頻信號傳輸給監控顯示屏，實時觀看吊點區域有無危險操作，小車室內安裝四個攝像頭查看起升卷筒制動器，以及小車室內情況。
本次改造項目得到了用戶的大力支持，在疫情特殊時期用戶工程師與微特售后工程師遠程視頻溝通，完成了現場所有硬件的安裝工作，疫情緩解后微特售后工程師到現場完成調試、培訓、資料完善等工作。加裝安全監控管理系統后，很好的解決了原先大車盲區以及主鉤吊點區域觀察困難的問題。完成改造以后，監控系統幫助司機在操作設備時可更直觀的了解整車設備的運行情況，實時的做出應對。為吊裝工作的安全性、可靠性提供了一份數據監測及視頻可視化的安全保障。
